Spínač 230V s modulem PIR
FUNKCE: Modul PIR spíná tyristor. Nastavitelný čas a citlivost. Dvouvodičové zapojení obvodu.

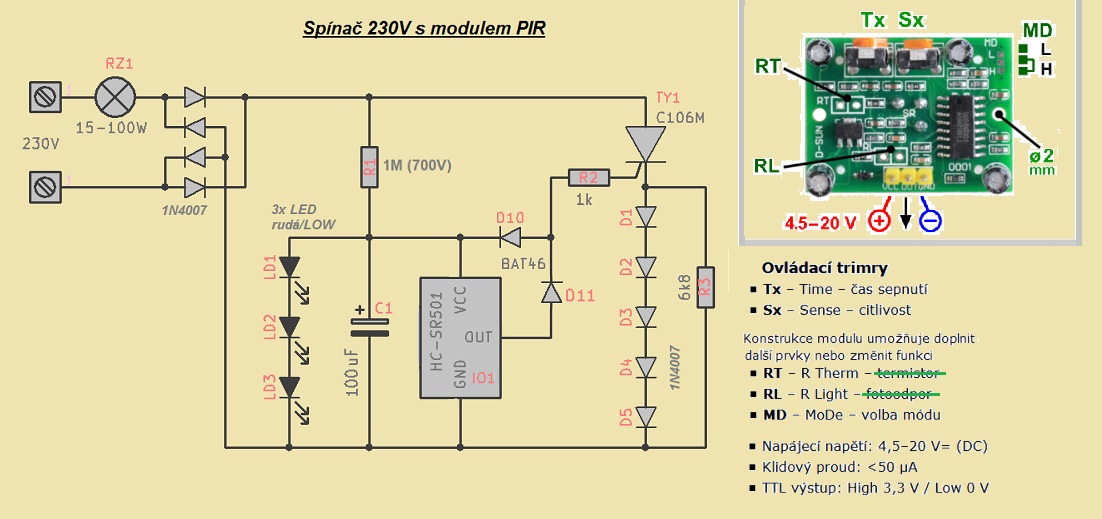

Jedná se o hybridní konstrukci, kde je jako pohybový senzor PIR použit známý modul HC-SR501 a jako aktor, tedy výkonový spínač, tyristor v D-můstku. Napájení obvodu v klidovém stavu zajišťuje předřadný R1 s akumulačním C1. Stabilizaci napětí kolem 4,5V na C1 zajišťují LED diody LD1,2,3. V aktivním, tedy zapnutém stavu je obvod napájen z elektrody G tyristoru TY1 přes R2 a D10. Zdvihací diody D1-D5 (+ přechod G) pak zajišťují napětí na C1 okolo 4-4,5V (závisle na proudu RZ). Při aktivaci PIRu přejde výstup OUT z úrovně L do úrovně H a sepne tyristor. Dále se pak výstup OUT uplatňuje už jen v síťové nule, kdy drží "spínací" napětí na elektrodě G tyristoru. Po nastaveném čase (R-trimr) přejde OUT do L, čímž se tyristor vypne (v původním zapojení bez D11). Na výstupu PIR/OUT je signál H/L úrovně TTL. Aby se TY1 sepnul úrovní H/3V, je nutné snížit součet blokovacích napětí diod D1-5, což zajišťuje rezistor R3. Obvod nemá funkci soumraku (nebylo třeba), ale na modulu HC-SR501 jsou k dispozici PADy pro připájení fotočidla.
EDIT:
Po přechodu z obyč. žárovky na LED žárovku bylo zjištěno že (minulé) občasné resepnutí obvodu způsoboval nezablokovaný výstup OUT (bez D11).Tato anomálie bohužel znemožnila jednoduché řešení uzemnění elektrody G tyristoru při vypnutém stavu. Na káblík vedoucí z pinu OUT byla tedy připájena dioda D11 a paralelně k R2 připájen rezistor 330ohm. Tím se však sníží imunita tyristoru na přepěťové špičky v síti 230V, kdy světlo může probliknout. Jinak se to řeší RC filtrem mezi pinem G-TY1 a GND. Jako RZ je připojena LED žárovka 6W. Při tak malé zátěži prochází přechody PN malý "budící" proud a napětí na C1 po sepnutí TY1 klesá ke 4V. Modulu PIR to však nevadí a normálně funguje. Protože LED žárovka je zapojena sériově s PIR spínačem, bylo třeba pro jeho napájení zajistit průchod "standby" proudu. Proto byla žárovka uvnitř přemostěna rezistorem 220k (0410/1W).
PARAMETRY:
RZ zátěž: 10W - 100W
Klidová spotřeba: 0,23mA / 0,05W
Úbytek napětí: 6V max
PIR moduly: HC-SR501, HC-SR505
Vloženo 25.10.2018, Edit 2025
