POPIS FUNKCE

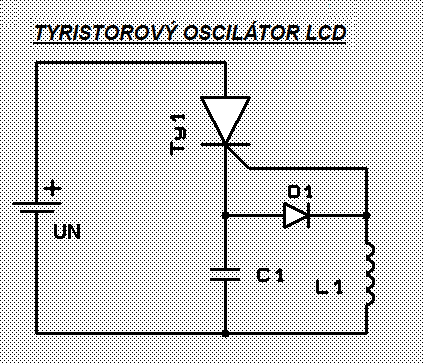

Když se proudovým impulsem do elektrody G sepne tyristor Ty1, kondenzátor C1 se skokem nabije (přes Ri zdroje) na téměř napájecí napětí Un. V tomto momentu má tlumivka L1 velký indukční odpor, za vzniku magnetického pole. Tyristor se přivře, takřka jím přestane procházet proud. Jakmile tlumivka přestane klást ind. odpor, C1 se přes ni vybije. Po vybití C1 zanikající magnetické pole vybudí v cívce indukovaný proud, kterým se C1 přes D1 znovu nabije, avšak na opačnou polaritu. Po zániku magn. pole se C1 začne opět vybíjet, tentokrát však přes L1 do elektrody G tyristoru - ten se otevře a cyklus začíná od začátku.
