Písk spínač 230V PCX
FUNKCE: Picaxe vyhodnocuje frekvenci zesíleného signálu z mikrofonu. K dispozici je fotočidlo (soumrak) a výstupní piezo pro indikaci stavů. Tyristor spíná odporovou zátěž 15-100W (žárovka). Flexibilita obvodu je dána programem PICAXE. Zde na písknutí rožne, zhasne atp.
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
PROGRAMY:
(po stažení je třeba smazat TXT příponu)
TEST funkčnosti - test-prográmek
Písk ON-OFF 1min - test-prográmek
PÍSK ON-OFF 10min + Fotočidlo - pro praxi
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

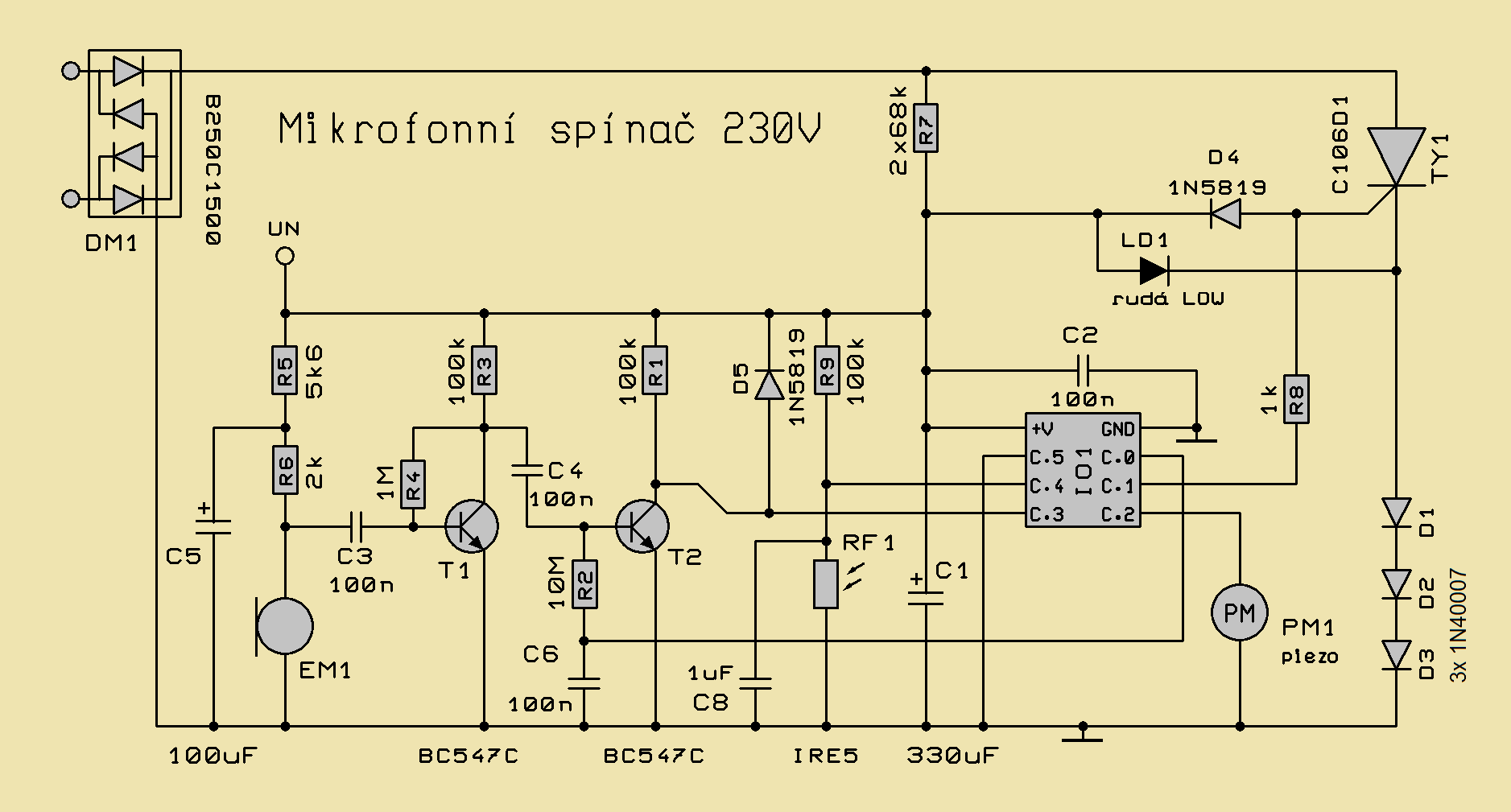

Schéma:
Na vstupu MCU je 2stupňový nf předzesilovač s elektret. mikrofonem, viz: NF modul 3V
Ve vypnutém stavu je napájecí napětí UN obvodu asi 3,2V "stabilizováno" diodami LD1 v serii s D1,2,3 a vyhlazeno kondenzátorem C1. Po sepnutí TY1 je obvod napájen z elektrody G tyristoru.
Pozn. ke schématu:
Nic se zde nenastavuje, obvod by měl fungovat na první zapojení. Při napájení zesilovače ze sítě je pochopitelé, že nemůže mít tak extrémní citlivost, jako modul napájený z 3V článku. Zde se na výstupu objevuje parazitní signál 50 resp. 100Hz řádu až stovek mV, se superponovaným šumem. Akustický tón proto musí mít o něco větší intenzitu, aby se pak, přeměněn na elektrickou složku, stal dominantním signálem na výstupu. Pokusně se potvrdilo, že je vhodnější nastavit pracovní bod T2 softwarově. Ideální by měla být polovina UN, ale není to pravidlem. Přesto má modul citlivost víc než dostatečnou - pro takové to domácí pískání až až. S písk-spínačem bohužel nelze zapínat úsporné zářivky a LED žárovky s el. předřadníkem. Nástrčné zářivky s tlumivkou většinou spínat lze.
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
