Alarm s reprem nebo sluchátkem

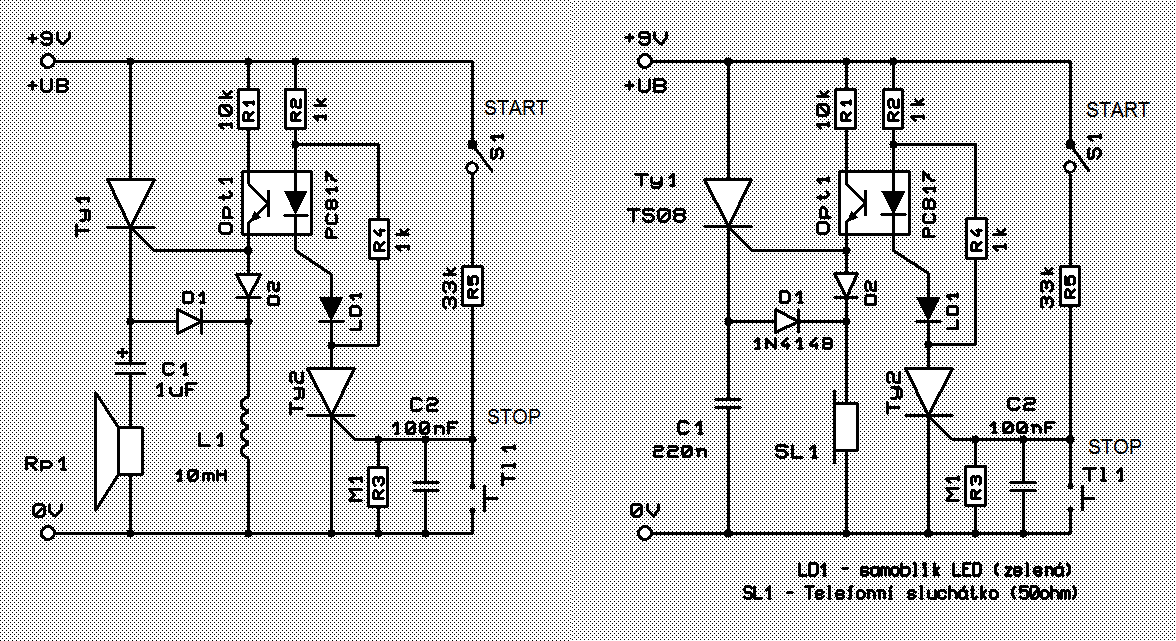

Alarm s reproduktorem (4ohm/4W) nebo telef. sluchátkem má nepříjemný pronikavý tón přerušovaný rytmem samoblikací led LD1.
Funkce: A) Krátké sepnutí S1: alarm
B) Stisk TL1: vypnutí alarmu
Repro-alarm (UB)
Sluch-alarm (UB)
Sluch. alarm (GND)
Funkce (GND):
Zde je Ty2 spínán záporným impulsem, tím je myšleno z výstupu ven proti proti GND.
Kondenzátor C2 je nabitý na napětí UB, stiskem TL1 se C2 vybije přes R3 do elektrody G a sepne Ty2.
V sérii se sepnutým Ty2 je zapojena samoblikací LED (LD1) která spíná opron (Opt1).
Ty1 je zapojen jako tyr. oscilátor, který je periodicky spínán přes Opt1 v rytmu blikání samoblikací LED (LD1).
Výsledkem je nepříjemně pronikavý přerušovný tón.
