Bluetooth modul B

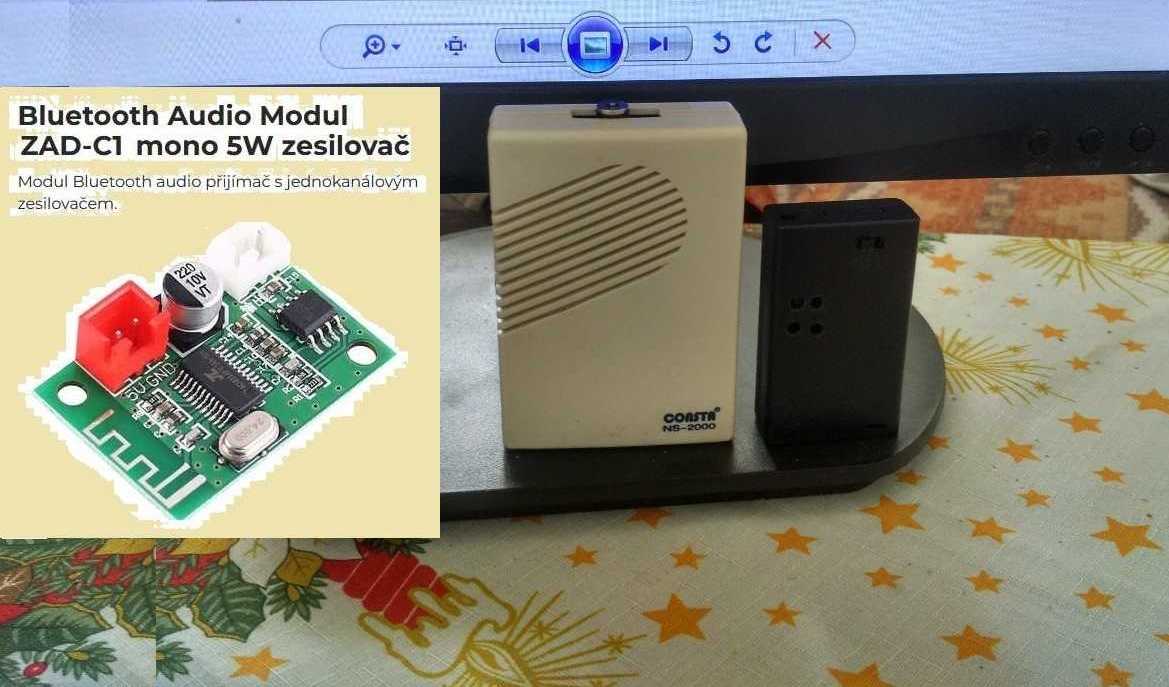

BT modul-2 s nabíječkou byl zhotoven jako druhý v pořadí, bo se vzpomělo na léta skladované bezdrátové zvonky. Konkrétně zde, až na repro, vykuchaný CONSTA BS-2000. Repro v něm vydává zvuk překvapivě silný. Všechny komponenty lze zakoupit v bastlířských ešopech co se zaměřují na šildy pro Ardurio ap. Hg prasátko-spínač:  Alegro.cz, Hezkyden.cz  Možná by vyhověl i "kuličkový" náklonospínač, ale tomu nebyla dána valná důvěra. Přístroj je používán m.j. pro příposlech multimediálních pořadů ap. přes PC - nemusí se pak nosit BT sluchátka. Funguje to bez problémů po celém bytě i přes zdi paneláku.

EDIT:
Zapojení je sice triviání, ale přesto je třeba upozornit na jednu zásadní věc.
Pro nabíjení malých LiPo článků obvodem TP4056  je pro správnou funkci nutné změnit odpor Rreg. Zpravidla má modul nastaven nabíjecí proud 1A (Rreg 1,2kohm) a nabíjení ukončuje při 1/10 Inab. Pro nabíjecí proud 50-40mA je třeba jej vyměnit za  20 - 25kohm, nebo  použít podobný modul nabíječky pro malé nabíjecí proudy.

Vloženo červen 2025
