LED lampička na dotyk
.JPG)

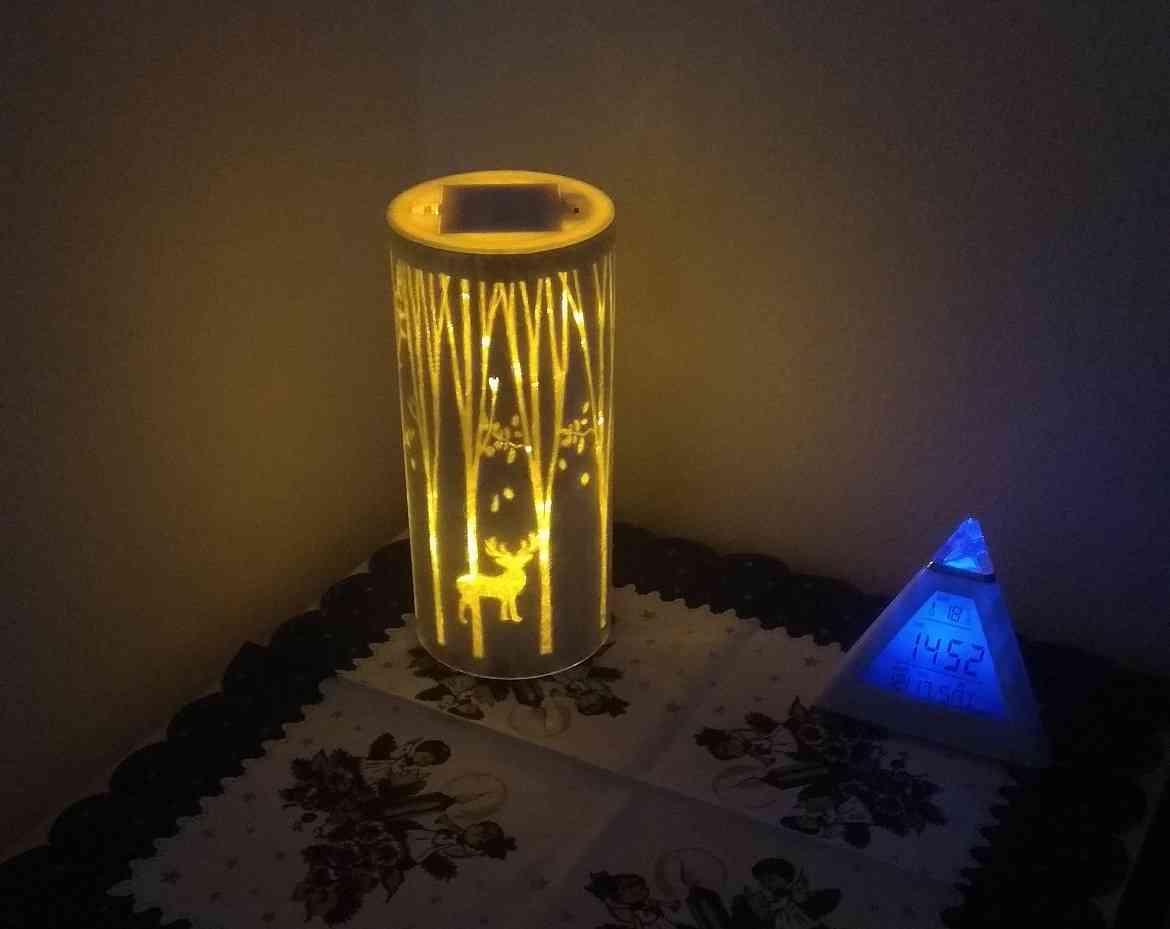

V Lidlu i jinde se prodávají LED lampičky na tužkové baterie. Jedna taková byla apgrejdovaná na rozsvěcování dotykem. Lampička je skleněný válec s dekorativním průsvitným nástřikem, zakončen PVC soklem, jenž obsahujeí tři AA články. Ze soklu, resp. z malé DPS jsou vyvedeny dva samonosné dráty osazené 10ti LEDkami. Posuvný přepínač má tři polohy ON, Timer, OFF, bo lampička je vybavena časovačem. K rozsvícení/zhasnutí lampičky jsou zapotřebí obě ruce - zvednout a zapnout či vypnout, bo vypínač je na dně. Pěkná blbost, takže lampička byla předělána na spínání letmým dotykem shora.
Sokl lampičky je jen sporadicky přilepen, nebyl problém jej nožíkem oddělit od skleněného válce. Kapacitní modul je samonosně připájen dvěma dráty na svorky plus/mínus pouzdra článků a piny Ucc, GND modulu. Prostřední pin OUT je připojen přes odpor 22k na bázi T1, na kolektor T1 je připojen stávající bílý káblík od přepínače. Jako kapacitní polep byla použita samolepící Cu páska 5mm z GM. Je nalepena zevnitř po obvodě skleněného válce na samém okraji a káblíkem je tento "prstýnek" spojen s ploškou kapacitního modulu. Kapacitní ploška modulu je přelepena širokým Cu páskem, na něm kapka cínu pro připojení vodiče ke kapacitnímu prstýnku. Vzhledem k vynikající citlivosti kap. senzoru by asi stačilo obtočit např. zvonk. drátem jen samotný sokl. Sokl-podstavec byl pochopitelně přemístěn na vršek lampičky, což ale estetice nijak moc neubližuje, navíc lampička pak nesvítí do stropu a nepráší se do ní.
LED lampička se rožne/vypne při přiblížení dlaně asi 2cm nad soklem, odběr LED byl změřen 35mA, vypnuto 9uA.
