cucLED 2
Po rozboru prvních e-cigaret byla tato koupena kvůli budoucímu využití senzoru + baterie. Kompaktnos a vhodné uspořádání vnitřku této e-cig však nakonec svedlo k přebastlení na další cucLED svítilnu.
Pro přehlednou orientaci v okolním prostředí ve tmě se zdá difuzní LED vhodnější a opticky příjemnější jak bodová LED. U "ekonomické" varianty cucLED-1 rozptyluje světlo bodové LED samotný průsvitný náústek. Jak je patrné z obrázků, byly pro realizaci využity již některé stávající komponenty e-cigarety. Celý hotový bast-váleček byl pečlivě zaizolován, bo tubus svítilny je z hliníku. Aby podtlakový senzor fungoval správně, musí proudit nějaký vzduch kolem LED a přes čidlo, při potáhnutí z náústku. Nabíjecí "konektor" na káblíku je skryt uvnitř tubusu, pod náústkem. Svítilnu je třeba dobíjet pod dohledem, neboť se neví jaké a zdali vůbec mají tyto AKU nějaké ochrané prvky. Kapacita na AKU je uvedena 1,28Wh; r.v. 2023/06.

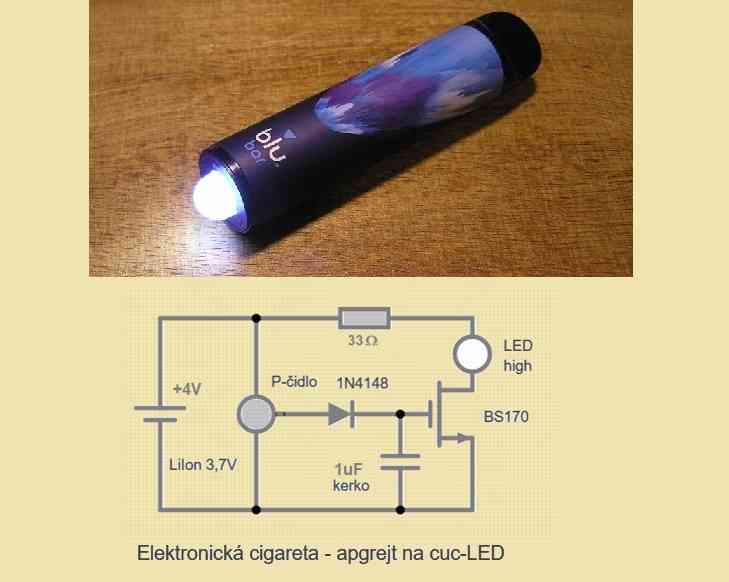

S hodnotami dle schematu má svítilna odběr po zapnutí 25mA (při UB=4V) a časy 4min plný svit, 2min (užitečný) dosvit a 4min do zhasnutí; tedy cca 10min od rozsvícení do skomírající LED. Pro porovnání - bez "vybíjecí" diody byl od startu (25mA) po 30minutách naměřen pokles proudu o 4mA.
- - -
